Ein Radialventilator für hohe Differenzdrücke ist die bevorzugte Lösung, wenn Luft oder Gase gegen hohe Anlagenwiderstände gefördert werden müssen. Denn in industriellen Prozessen, bei komplexen Rohrnetzen, Filtern, Wärmetauschern oder langen Rohrleitungen stoßen viele Ventilatoren schnell an physikalische Grenzen. Radialventilatoren – auch als Zentrifugalventilatoren oder Radialgebläse bezeichnet – sind genau für diese Anforderungen ausgelegt.
Als herstellerunabhängiger Engineering- und Servicepartner unterstützt SERAFIMA Unternehmen bei der Produktauswahl, Auslegung, Optimierung und dem Betrieb von Industrieventilatoren, die hohe Differenzdrücke bei kontrollierten Luftmengen und hoher Zuverlässigkeit aufbauen müssen.
Radialventilator hohe Differenzdrücke Definition
Ein Radialventilator mit hohen Differenzdrücken wandelt die Umfangsgeschwindigkeit des Laufrades in statischen Druck um. Durch diese Funktionsweise lassen sich selbst bei begrenztem Durchfluss hohe Druckniveaus realisieren. Typische Hochdruckanwendungen liegen deutlich oberhalb klassischer Niederdruck- oder Mitteldrucksysteme und erreichen, abhängig von Bauart und Drehzahl, mehrere Tausend Pascal Differenzdruck.
Im Gegensatz zu Axialventilatoren, die auf große Volumenströme bei geringem Druck ausgelegt sind, bleiben Radialventilatoren auch bei steigenden Widerständen stabil im Betriebspunkt. Das macht sie besonders geeignet für industrielle Systeme, in denen sich Druckverluste im Laufe der Zeit erhöhen, etwa durch zunehmenden Staubanteil, Filterbeladung oder Prozessanpassungen.
Vorteile von Radialventilatoren für hohe Differenzdrücke:
- Aufbau hoher statischer Drücke auch bei hohen Anlagenwiderständen
- Stabile Förderleistung bei wechselnden Druckverlusten
- Geeignet für lange Rohrleitungen, Filter und Wärmetauscher
- Besseres Betriebsverhalten als Axialventilatoren bei hohem Gegendruck
- Hoher Wirkungsgrad im Hochdruck- und Mitteldruckbereich
- Präzise Anpassung des Betriebspunkts über Drehzahlregelung möglich
- Kompakte Bauweise trotz hoher Druckleistung
- Hohe Betriebssicherheit und Zuverlässigkeit
- Breites Einsatzspektrum in industriellen Hochdruckanwendungen
- Gute Regelbarkeit und Integration in komplexe Anlagensysteme
Radialventilator Drehzahl: U/min
Die Drehzahl eines Radialventilators wird in U/min angegeben und ist ein wichtiger Parameter für Druckaufbau und Leistung. Standardausführungen arbeiten häufig im Bereich bis etwa 3.000 U/min, wohingegen Hochdruckanwendungen deutlich höhere Drehzahlen erfordern können. Mit steigender Drehzahl nimmt der erzeugte Druck zu. Die erforderliche Leistung steigt dabei überproportional an.
SERAFIMA berücksichtigt bei der Auslegung nicht nur die Nenndrehzahl, sondern auch dynamische Effekte wie Lastwechsel, Frequenzen, Schwingungen und thermische Belastungen. Wir wissen: Eine passende Abstimmung von Motor, Antrieb, Kühlung und Lagertechnik entscheidet letztlich über die Lebensdauer und den sicheren Betrieb.
Hochdruck Radialventilatoren
Der Begriff Hochdruck beschreibt Ventilatoren, die gezielt für hohe Druckerhöhungen ausgelegt sind. Hochdruckgebläse und Hochdruck-Radialventilatoren kommen überall dort zum Einsatz, wo Luft oder Prozessgase gezielt durch hohe Widerstände geführt werden müssen. Typische Anwendungen finden sich in Filteranlagen, pneumatischen Fördersystemen, Brennerluftversorgung, Trocknungsprozessen oder industriellen Abluftsystemen mit langen Leitungswegen.
Für Hochdruckanwendungen sind verstärkte Gehäuse, robuste Laufräder und eine angepasste Bauart erforderlich. Materialien wie Titan, Stahl, Edelstahl, Aluminium oder Kunststoff werden abhängig von Medium, Temperatur und chemischer Belastung ausgewählt. Ziel ist eine hohe mechanische Stabilität bei gleichzeitig guter Energieeffizienz.
Radialventilator Funktionsweise und Aufbau

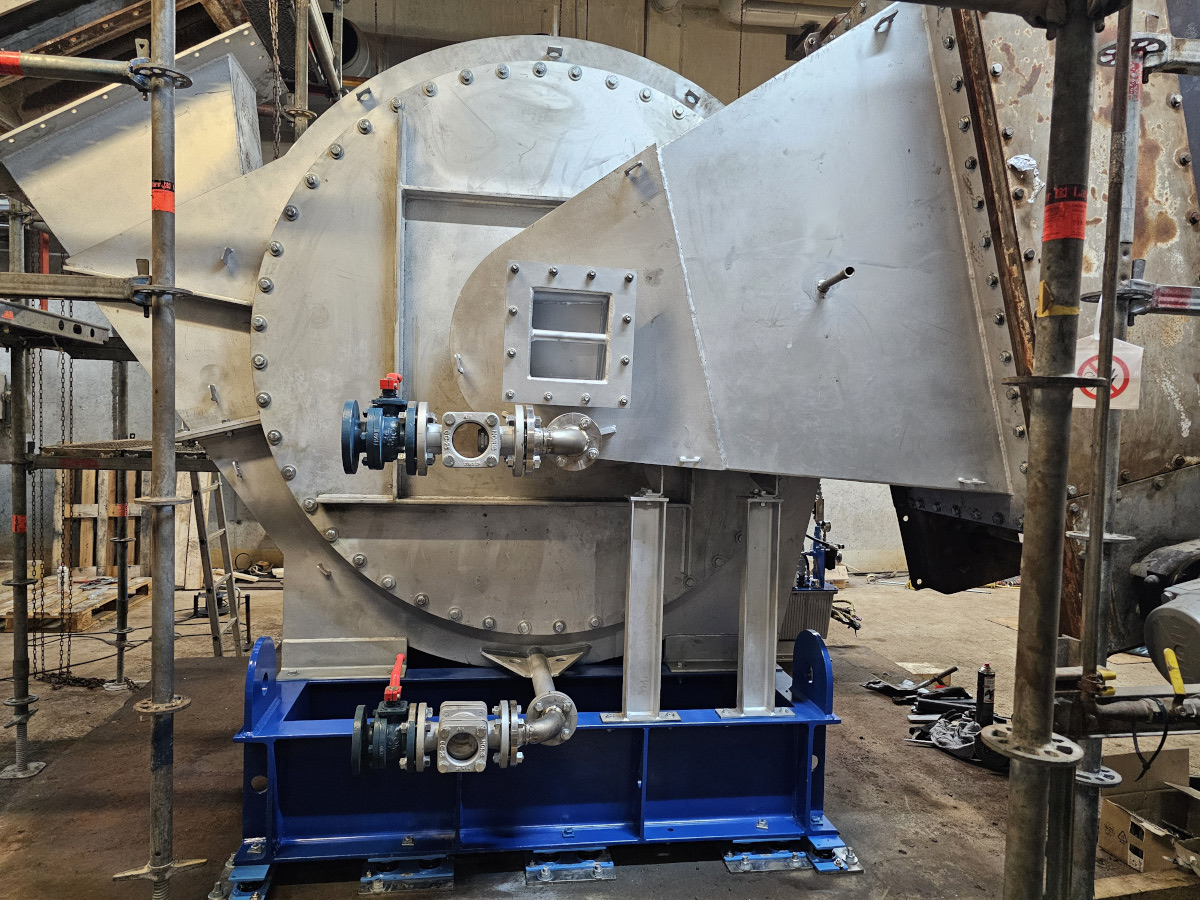

Der Radialventilator selbst besteht aus einem spiralförmigen Gehäuse, einem rotierenden Laufrad mit definierten Schaufeln bzw. Lüfterblättern, einem geeigneten Motor als passendem Antrieb. Je nach Anwendung kommen Direktantrieb, Kupplungslösungen oder riemengetriebene Ausführungen zum Einsatz. Für hohe Differenzdrücke sind vor allem rückwärtsgekrümmte Schaufeln vorteilhaft, da sie einen guten Wirkungsgrad bei stabiler Kennlinie erzeugen. Auch der Winkel der Schaufeln, die Breite des Laufrades und die Ausrichtung im Gehäuse beeinflussen Druckaufbau, Geräuschentwicklung und Effizienz maßgeblich.
Ventilatoren für die Industrie
Industrielle Ventilatoren müssen heute mehr leisten als reine Luftförderung – und Gas. Neben hohem Druck und ausreichendem Luftstrom spielen Aspekte wie Energie, Geräuschemissionen, Wartungsfreundlichkeit und Anpassungsfähigkeit eine wichtige Rolle. Moderne Radialventilatoren lassen sich über die Frequenzumrichter Drehzahlregeln und damit exakt an wechselnde Prozessanforderungen anpassen.
Durch diese Form der Regelung können Energieeffizienz und Betriebskosten optimiert werden, während gleichzeitig die Zuverlässigkeit steigt. SERAFIMA begleitet Unternehmen bei der Auswahl geeigneter Modelle, der Integration in bestehende Anlagen und bei notwendigen Anpassungen im laufenden Betrieb.
Anwendungen und Einsatzbereiche
Radialventilatoren für hohe Differenzdrücke finden Einsatz in zahlreichen industriellen Bereichen. Dazu zählen Chemie- und Prozesstechnik, Energieanlagen, Klimaanlagen, industrielle Belüftung, Maschinen- und Anlagenbau sowie Systeme zur Förderung von Luft mit Dämpfen, Gasen oder Partikeln. Auch bei der Luftzirkulation in geschlossenen Systemen mit hohem Druckverlust sind sie unentbehrlich.
In vielen dieser Anwendungen kommt es nämlich nicht nur auf den maximalen Druck an, sondern auf die Fähigkeit, den Druck über lange Zeit stabil und effizient bereitzustellen. Hier kommen Themen wie Wartung, Auslegung und Materialwahl ins Spiel.
Radial- und Axialventilator – der Unterschied
Die Frage nach dem Unterschied zwischen Radial- und Axialventilatoren stellt sich häufig bei der Systemauslegung. Axialventilatoren eignen sich für große Luftmengen bei geringem Druck. Radialventilatoren sind dagegen gezielt für hohen Differenzdruck ausgelegt. Bei komplexen Rohrsystemen, Filtern oder hohen Widerständen sind Radialventilatoren technisch klar überlegen.
SERAFIMA unterstützt bei dieser Entscheidungsfindung mit einer fundierten Analyse der Anforderungen und bestimmen so die optimale Lösung für Ihren jeweiligen Einsatzbereich.
Energieeffizienz, Betrieb und Wartung
Trotz hoher Druckleistungen lassen sich Radialventilatoren energieeffizient betreiben, sofern sie korrekt ausgelegt und geregelt sind. Eine drehzahlvariable Steuerung über Frequenzumrichter erlaubt eine Anpassung an den tatsächlichen Bedarf und reduziert unnötige Energieverluste. Doch gerade bei Hochdruckanwendungen kommt es auf eine regelmäßige Wartung an. Denn Lager, Laufrad, Antrieb und Gehäuse unterliegen durch die dauerhafte Anwendung erhöhten mechanischen Belastungen. SERAFIMA unterstützt in diesem Zusammenhang mit umfassenden Serviceleistungen von der Inspektion über die Instandsetzung bis hin zur Optimierung bestehender Systeme.
SERAFIMA – Leistungen für hohe Differenzdrücke
Ein Radialventilator für hohe Differenzdrücke ist die technisch sinnvolle Wahl, wenn Luft oder Prozessgase zuverlässig gegen hohe Widerstände gefördert werden müssen. Mit ihrer stabilen Kennlinie, hohen Effizienz und flexiblen Auslegbarkeit sind Radialventilatoren Axialventilatoren in Hochdruckanwendungen deutlich überlegen.
SERAFIMA positioniert sich als spezialisierter Partner für Radialventilatoren in Anwendungen mit hohen Differenzdrücken. Das Leistungsspektrum reicht von der Analyse bestehender Anlagen über die Auswahl geeigneter Produkte bis hin zu Retrofit, Austausch und langfristigem Service. Dabei berücksichtigen wir sowohl technische als auch wirtschaftliche Aspekte. Mit umfassender Engineering-Kompetenz, Serviceerfahrung und herstellerunabhängiger Beratung unterstützen wir Unternehmen dabei, leistungsfähige, effiziente und langlebige Lösungen für anspruchsvolle industrielle Prozesse zu realisieren.
Durch unsere herstellerunabhängige Arbeitsweise entwickeln wir Lösungen, die optimal auf Prozess, Medium, Druckanforderung und Lebenszykluskosten Ihrer Anlage abgestimmt sind. Auch Themen wie Lieferzeit, Ersatzteilverfügbarkeit und Betriebssicherheit fließen in diese Beratung ein.
Überzeugen Sie sich jetzt vom SERAFIMA Service und optimieren Sie Ihre Radialventilatoren für hohe Differenzdrücke.
Häufig gestellte Fragen (FAQ)
Sind Ventilatoren mit hohem statischem Druck besser?
Ventilatoren mit hohem statischem Druck sind nicht grundsätzlich „besser“, sondern für bestimmte Anwendungen geeigneter. Ein Radialventilator mit hohen Differenzdrücken ist dann die richtige Wahl, wenn Luft oder Gase gegen hohe Anlagenwiderstände wie Filter, Wärmetauscher oder lange Rohrleitungen gefördert werden müssen. Für Anwendungen mit großen Luftmengen und geringem Druck sind dagegen Axialventilatoren meist effizienter.
Erzeugen Ventilatoren einen Druckunterschied?
Ja, alle Ventilatoren erzeugen einen Druckunterschied bzw. Differenzdruck zwischen Ansaug- und Ausblasseite. Bei Radialventilatoren wird dieser Druckunterschied durch die Umwandlung der Umfangsgeschwindigkeit des Laufrads in statischen Druck erzeugt. Dadurch können deutlich höhere Druckniveaus erreicht werden als bei axialen Bauarten.
Was ist ein Differenzdruckschalter an einem Ventilator?
Ein Differenzdruckschalter überwacht den Druckunterschied vor und nach dem Ventilator oder innerhalb einer Anlage. Er wird häufig eingesetzt, um den Betrieb zu überwachen, Filterzustände zu erkennen oder bei Abweichungen vom Sollwert eine Störmeldung auszulösen. In Hochdrucksystemen erhöht er die Betriebssicherheit und schützt Ventilator und Prozess.
Was ist besser: Radial- oder Axiallüfter?
Das kommt auf den Einsatzbereich ein, denn dort liegt der Unterschied zwischen beiden Ventilatoren. Radialventilatoren sind für hohen Druck, stabile Förderung und variable Widerstände ausgelegt. Axiallüfter eignen sich für hohe Luftmengen bei geringem Druck. Bei Anwendungen mit hohem Differenzdruck sind Radialventilatoren im Gegensatz zu Axialventilatoren technisch klar überlegen.
Welche Rolle spielt die Drehzahl (U/min) bei hohen Differenzdrücken?
Die Drehzahl in U/min beeinflusst den Druckaufbau maßgeblich. Mit steigender Drehzahl erhöht sich der erzeugte Druck, gleichzeitig steigt die erforderliche Leistung überproportional. Deshalb müssen Motor, Antrieb, Kühlung und Lagertechnik für Hochdruckanwendungen entsprechend ausgelegt werden.
Wie kann der Differenzdruck eines Radialventilators geregelt werden?
Der Differenzdruck lässt sich am effizientesten über eine Drehzahlregelung mit Frequenzumrichter steuern. Dadurch können Luftstrom, Durchfluss und Druck exakt an den Bedarf angepasst werden. Alternativ sind mechanische Drosselungen möglich, diese sind jedoch weniger energieeffizient.
Unterstützt SERAFIMA auch bei bestehenden Anlagen?
Ja, SERAFIMA unterstützt sowohl bei Neuprojekten als auch bei bestehenden Systemen. Dazu gehören Analyse der Anlagenwiderstände, Optimierung oder Austausch von Radialventilatoren, Anpassung der Drehzahlregelung sowie Service- und Wartungsleistungen für Hochdruckanwendungen.
